단일 실린더를 교체할 수 있습니까? 오토바이 실린더 가이드

오토바이의 단일 실린더를 교체할 수 있습니까?

짧은 대답은 '그렇다'입니다. 단일 오토바이 실린더를 교체할 수 있으며, 특히 단일 실린더 자전거의 경우 이는 숙련된 가정 정비사나 상점에서 수행할 수 있는 가장 간단한 엔진 작업 중 하나입니다. 구멍이 뚫린 구멍, 금이 간 배럴 또는 호닝으로 더 이상 고칠 수 없는 심각한 마모를 처리하는 경우 실린더를 교체하는 것이 잘 정립된 수리 경로입니다. 다중 실린더 모터사이클에도 동일한 원칙이 적용됩니다. 즉, 전체 엔진을 당기거나 재구축하지 않고도 개별 실린더를 교체할 수 있지만 관련된 실린더 수에 따라 복잡성이 증가합니다.

즉, "할 수 있나요"와 "해야 할까요"는 서로 다른 질문입니다. 교체와 수리 결정 오토바이 실린더 손상 유형, 실린더 재질, 대형 피스톤 사용 가능 여부 및 예산에 따라 달라집니다. 이 가이드는 자전거에서 배럴을 분리하기 전에 알아야 할 모든 것을 안내합니다.

오토바이 실린더란 무엇이며 어떤 역할을 합니까?

실린더 배럴이라고도 불리는 오토바이 실린더는 엔진 연소실의 핵심 하우징입니다. 이는 피스톤이 위아래로 이동하여 연료 점화를 기계적 동작으로 변환하는 밀봉된 보어를 제공합니다. 4행정 엔진에서 이는 크랭크샤프트 2회전마다 한 번씩 발생합니다. 2행정 엔진에서는 매 회전마다 연소가 발생하여 실린더 벽에 훨씬 더 많은 열적, 기계적 응력이 가해집니다.

실린더는 일반적으로 철이나 알루미늄으로 주조됩니다. 주철 실린더는 재료를 제거할 수 있고 대형 피스톤을 수용할 수 있도록 보어를 확대할 수 있기 때문에 마모되면 다시 보어링하기가 더 쉽습니다. 알루미늄 실린더는 더 가볍고 더 효율적으로 열을 발산하지만, 움직이는 피스톤의 마찰을 견디기 위해서는 강화된 내부 라이닝(주철 슬리브 또는 Nikasil(니켈-탄화규소) 코팅)이 필요합니다. 이러한 구별은 실린더 배럴을 수리할지 교체할지 결정할 때 매우 중요합니다.

단일 실린더 오토바이 엔진에는 피스톤 1개, 링 세트 1개, 연소실 1개로 구성된 배럴 중 정확히 1개가 포함됩니다. 이러한 단순성은 단일 실린더 자전거가 유지 관리의 용이성으로 잘 알려져 있는 이유 중 하나입니다. 문제가 발생할 경우 처리할 수 있는 실린더는 단 하나뿐입니다.

오토바이 실린더를 교체해야 한다는 신호

실린더 전체 교체를 시작하기 전에 문제를 정확하게 진단해야 합니다. 몇 가지 증상은 실린더 마모 또는 손상을 직접적으로 가리키며 올바른 진단 테스트를 통해 연마가 문제를 해결할 수 있는지 또는 새 배럴이 유일한 실용적인 옵션인지 알 수 있습니다.

압축 손실

압축 테스트는 가장 먼저 도달할 수 있는 도구입니다. 압축 게이지의 점화 플러그와 나사산을 제거합니다. 스로틀을 활짝 연 상태에서 게이지 판독값이 안정될 때까지 엔진을 크랭크합니다. 대부분의 건강한 4행정 단일 실린더 엔진은 제조업체 사양에 따라 120~180psi 사이여야 합니다. 정확한 범위는 서비스 설명서를 확인하세요. 사양보다 훨씬 낮은 수치는 내부 누출을 나타냅니다.

후속 습식 압축 테스트: 스파크 플러그 구멍을 통해 실린더에 소량의 엔진 오일을 분사하고 테스트를 반복합니다. 압축률이 20% 이상 증가하면 마모된 피스톤 링이 원인일 가능성이 높습니다. 판독값이 오일 유무에 관계없이 동일하게 유지된다면 문제는 실린더 보어 자체가 아니라 밸브나 헤드 개스킷에 있는 것입니다.

점수가 매겨지거나 손상된 실린더 벽

보어 위아래로 밝고 평행한 스크래치로 보이는 실린더 벽의 수직 점수는 실린더 손상을 나타내는 가장 확실한 지표입니다. 점수는 일반적으로 윤활 실패, 잔해 섭취 또는 피스톤 링 붕괴로 인해 발생합니다. 가벼운 득점은 때때로 링이 적절하게 밀봉하는 데 필요한 크로스해칭 패턴을 복원하기 위해 연마를 사용하여 해결할 수 있습니다. 깊은 스코어링, 즉 Nikasil 코팅을 통해 알루미늄 기본 재료까지 확장되는 스코어링에는 거의 항상 교체 또는 완전한 실린더 교체가 필요합니다.

과도한 보어 마모

수만 마일이 넘으면 잘 관리된 실린더 보어라도 허용치 이상으로 마모됩니다. 보어 게이지 또는 마이크로미터가 있는 스냅 게이지를 사용하여 피스톤 이동 영역의 상단, 중간 및 하단의 보어 직경을 측정합니다. 측정값을 서비스 설명서의 표준 보어 사양과 비교하십시오. 마모가 제조업체의 서비스 한계를 초과하는 경우(일반적으로 대부분의 일본 싱글의 표준 보어를 초과하는 약 0.05~0.10mm) 실린더에 주의가 필요합니다.

눈에 보이는 피스톤 손상

피스톤 손상과 실린더 손상은 종종 함께 발생합니다. 폭발로 인해 피스톤 크라운이 움푹 패이거나 침식된 부분, 기울어져 주행하면서 녹은 부분, 먼지 오염으로 인해 스커트에 수직 자국이 생긴 것은 모두 보어도 손상을 입었음을 암시합니다. 실린더를 검사할 때는 항상 피스톤을 제거하고 동시에 검사하십시오.

지속적인 오일 소비 또는 푸른 연기

오토바이가 지속적으로 오일을 태우고 배기 장치에서 푸른 연기를 내뿜는데 새 피스톤 링이 문제를 해결하지 못하는 경우 보어 자체가 링이 효과적으로 밀봉할 수 있는 지점을 넘어 마모되었을 수 있습니다. 더 이상 둥글지 않은 배럴("둥근 모양이 벗어남"이라고 함)은 링이 얼마나 새것인지에 관계없이 적절한 링 씰을 유지하지 못합니다.

수리 또는 교체: 결정 방법

손상된 오토바이 실린더를 모두 교체할 필요는 없습니다. 많은 경우, 배럴은 새 부품에 비해 훨씬 적은 비용으로 기계 가공이나 교체를 통해 복원할 수 있습니다. 주요 변수는 실린더 재질, 코팅 유형 및 손상 심각도입니다.

주철 실린더의 경우 특대 피스톤을 수용하기 위한 리보링(일반적으로 재고에 대해 0.25mm, 0.50mm 및 1.00mm 단위로 사용 가능)은 입증되고 비용 효율적인 수리입니다. 보어는 정밀하게 둥글게 가공된 후 연마되어 링에 필요한 표면 마감을 생성합니다. 재보링이 옵션인 경우 새 실린더를 구입하는 것보다 50% 이상 비용을 절감하는 것이 현실적입니다.

Nikasil 코팅된 알루미늄 실린더의 경우 상황이 다릅니다. Nikasil이 손상되면 단순히 알루미늄을 다시 천공할 수 없습니다. 부드러운 기본 소재는 강화된 라이닝 없이는 살아남을 수 없습니다. 재도금 서비스를 이용하면 실린더당 약 $150~$400의 비용으로 Nikasil을 벗겨내고 재도포할 수 있지만, 손상이 너무 깊게 침투하여 베이스 알루미늄이 구조적으로 손상되지 않은 경우에만 가능합니다. 그렇다면 교체가 유일한 경로입니다.

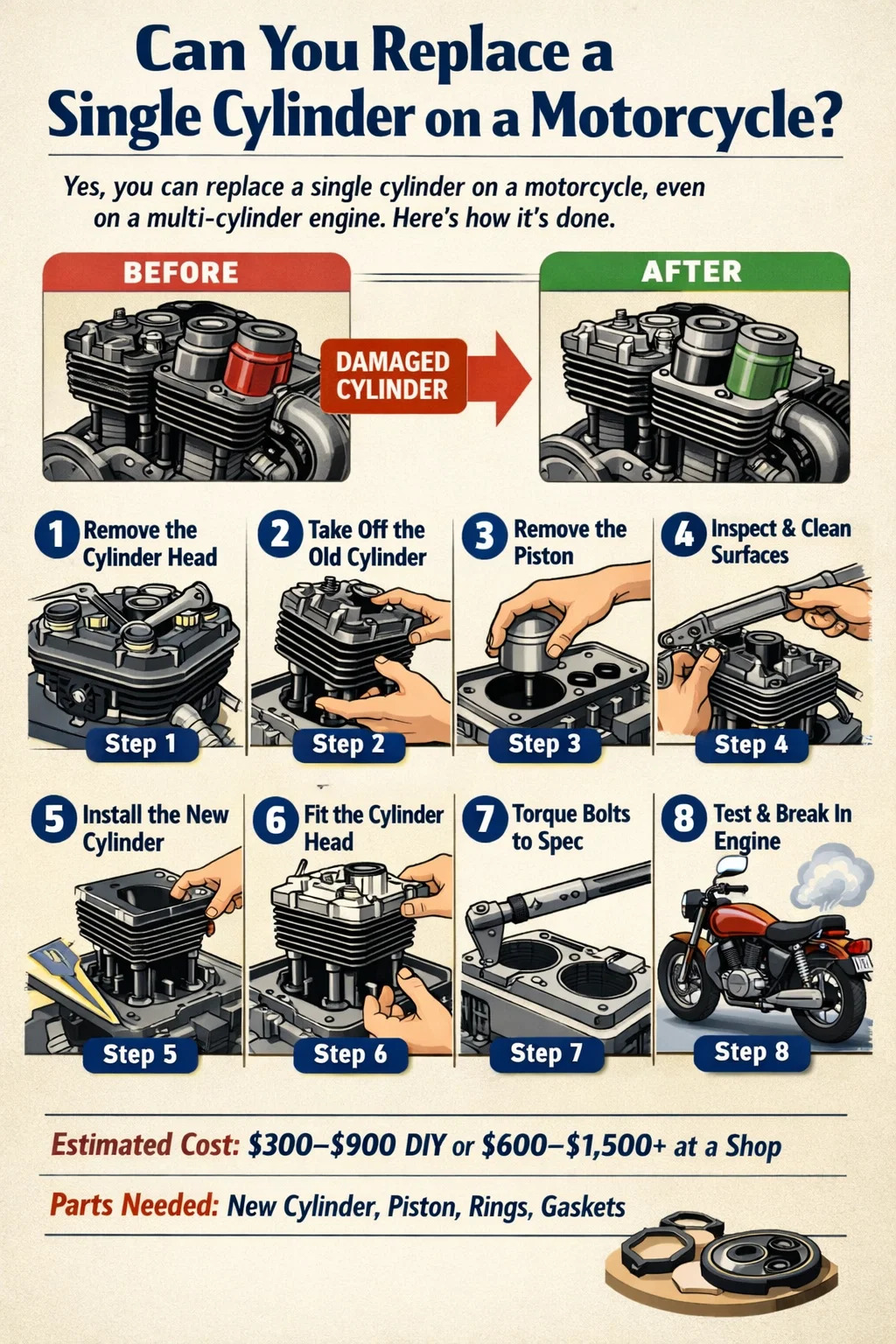

오토바이 실린더 교체 방법: 단계별 개요

단일 실린더 엔진이든 다중 실린더 자전거의 한 실린더이든 오토바이 실린더 교체는 동일한 일반적인 순서를 따릅니다. 단일 실린더 오토바이에서는 작업할 인접한 실린더가 없기 때문에 작업에 더 쉽게 접근할 수 있으며 올바른 도구를 갖춘 유능한 가정 정비공을 위한 현실적인 프로젝트가 됩니다.

필요한 것

• 오토바이 모델별 서비스 설명서
• 토크 렌치 및 풀 소켓 세트
• 피스톤 링 압축기
• 마이크로미터가 있는 보어 게이지 또는 스냅 게이지
• 개스킷 스크레이퍼 및 세척 용제
• 교체용 실린더, 베이스 개스킷, 헤드 개스킷
• 교체 실린더 보어 크기에 맞는 새로운 피스톤과 링
• 엔진 오일 및 냉각수(수냉식인 경우)

1단계: 유체 배출 및 엔진 준비

엔진이 완전히 냉각된 상태에서 엔진 오일을 배출합니다. 수냉식 오토바이의 경우 냉각수도 배출하십시오. 가능하다면 밤새 방치하여 잔류 액체가 모든 통로에서 완전히 배출되도록 하십시오. 작업 중에 오토바이가 움직이지 않도록 중앙 스탠드나 패독 스탠드에 오토바이를 고정하십시오.

2단계: 배기 시스템 및 실린더 헤드 제거

모든 헤더 파이프 볼트를 점차적으로 균일하게 풀어줍니다. 다른 볼트가 풀리기 전에 볼트 하나를 완전히 제거하지 마십시오. 이렇게 하면 헤드에 고르지 않은 응력이 가해집니다. 배기 헤더를 제거합니다. 헤드의 모든 전기 연결부(예: 냉각수 온도 센서)를 분리한 다음 서비스 설명서에 표시된 역순으로 실린더 헤드 볼트를 제거합니다. 대부분의 싱글의 헤드 볼트는 십자형 또는 나선형 패턴으로 제거됩니다. 헤드를 들어올려 노출된 실린더 보어에 떨어뜨리지 않도록 주의하십시오.

3단계: 실린더 배럴 제거

헤드가 꺼진 상태에서 실린더 배럴은 베이스 너트나 스터드가 크랭크케이스에 끼워져 제자리에 고정됩니다. 이 패스너를 조심스럽게 제거하고 위치를 기록해 두십시오. 일부 엔진 스터드의 길이는 다릅니다. 배럴을 피스톤에서 수직으로 들어올립니다. 배럴 바닥이 피스톤 링에 닿으면 커넥팅 로드가 크랭크케이스 입구에 부딪히지 않도록 피스톤을 지지합니다. 잔해물이 떨어지는 것을 방지하기 위해 크랭크케이스 입구를 깨끗한 천으로 감싸십시오.

4단계: 피스톤 제거

피스톤 링을 크라운에서 밀어낼 수 있을 만큼만 벌려 피스톤 링을 조심스럽게 제거합니다. 지나치게 벌리면 피스톤 링이 깨집니다. 피스톤 핀 보어에서 서클립(손목 핀 서클립)을 제거합니다. 이것들은 스프링 장력을 받고 있으며 제어하지 않으면 작업장을 가로질러 날아갈 수 있습니다. 피스톤 핀 제거 도구나 적절한 드리프트를 사용하여 거전 핀을 밀어내고 커넥팅 로드에서 피스톤을 분리합니다. 스몰 엔드 베어링(커넥팅 로드 상단의 니들 베어링)을 점검하여 거칠거나 유격이 있는 경우 교체합니다.

5단계: 모든 결합 표면 청소 및 검사

크랭크케이스 베이스 표면과 실린더 헤드 밑면을 긁어내어 오래된 개스킷 재료를 모두 깨끗이 닦아냅니다. 잔류물이 있으면 새 개스킷이 제대로 밀봉되지 않습니다. 직선자를 사용하여 크랭크케이스 결합 표면이 휘어졌는지 확인하십시오. 실린더 헤드에서 연소실을 청소하고 밸브 시트와 점화 플러그 스레드 주변에 균열이나 부식이 있는지 검사합니다.

6단계: 새 실린더 설치

커넥팅 로드에 새 피스톤을 설치하고 새 서클립을 장착한 다음(오래된 서클립을 재사용하지 마십시오. 일회용 안전 부품입니다.) 서비스 설명서에 지정된 대로 링 간격이 표시된 위치에 엇갈리게 하여 새 피스톤 링을 설치합니다. 새 베이스 개스킷을 건조된 상태로 장착하거나 제조업체의 지시에 따라 개스킷 실러를 얇게 바르십시오. 링 압축기 도구를 사용하여 링을 압축한 다음 교체 실린더 배럴을 피스톤 위로 수직으로 내립니다. 피스톤을 내릴 때 보어가 피스톤과 완벽하게 정렬되도록 유지하십시오. 비스듬히 강제로 돌리면 링이 부러집니다.

7단계: 실린더 헤드를 재장착하고 모든 패스너에 토크를 가합니다.

새 헤드 개스킷을 장착하십시오. 헤드 개스킷을 재사용하지 마십시오. 헤드를 조심스럽게 낮추고 모든 헤드 볼트를 손으로 조인 다음 서비스 설명서의 순서에 따라 여러 단계에 걸쳐 토크를 조이십시오. 대부분의 단일 실린더 엔진은 볼트 크기와 엔진 설계에 따라 헤드 볼트에 25~45Nm의 토크를 가합니다. 설명서에 정확한 수치가 명시되어 있습니다. 토크를 가한 후 배기 장치, 냉각 시스템 구성 요소 및 전기 연결부를 다시 연결합니다. 오일과 냉각수를 보충하십시오.

8단계: 새 실린더 부수기

새 오토바이 실린더에는 피스톤 링이 보어 벽에 안착될 수 있도록 적절한 길들이기 기간이 필요합니다. 처음 500~1,000km 동안은 지속적인 높은 rpm 또는 풀 스로틀 작동을 피하십시오. 엔진 속도를 자주 변경하고 처음 100~200km 후에는 오일을 교환하여 링 장착 중에 생성된 금속 입자를 씻어내십시오. 처음 몇 번 주행한 후 누출이 있는지 확인하고 서비스 설명서에서 권장하는 경우 첫 번째 열 사이클 후에 헤드 볼트를 다시 조이십시오.

다중 실린더 오토바이의 단일 실린더 교체

병렬 트윈, 인라인 4 또는 V-트윈 모터사이클에서는 기술적으로 하나의 실린더 배럴을 여러 개 중에서 교체하지만 포장 제약으로 인해 프로세스가 더 복잡해집니다. 많은 V-트윈 오토바이(크루저 스타일 자전거에서 흔히 볼 수 있음)에서 전면 및 후면 실린더는 개별적으로 접근 가능하고 한 번에 하나씩 제거할 수 있으므로 실린더가 단일 주물을 공유하는 인라인 엔진에 비해 작업이 상당히 단순화됩니다.

인라인 4개 엔진에서 4개의 실린더는 일반적으로 별도의 배럴이 아닌 단일 블록으로 구성됩니다. 이 설계에서는 하나의 실린더만 분리하여 교체할 수 없습니다. 전체 블록을 제거하고 교체하거나 수리해야 합니다. 이는 단일 실린더 또는 V-트윈 오토바이의 개별 배럴을 교체하는 것과 근본적으로 다른 작업이며 훨씬 더 많은 노동력과 비용이 필요합니다.

별도의 배럴이 존재하는 V-트윈 또는 유사한 설계의 실린더 하나를 교체할 때 손상되지 않은 실린더의 보어를 동시에 측정하는 것이 좋습니다. 두 실린더 모두 비슷하게 마모된 경우 하나만 교체하면 짧은 시간 안에 두 번째 실린더가 고장날 수 있습니다. 두 번째 인건비가 발생합니다. 많은 경험이 풍부한 정비사는 접촉되지 않은 실린더의 주행 거리나 마모 수준이 서비스 한계에 가까울 경우 두 가지를 동시에 수행할 것을 권장합니다.

단일 실린더 오토바이: 실린더 작업이 더 쉬운 이유

단일 실린더 오토바이는 기계적 단순성과 낮은 유지 관리 비용으로 오랫동안 명성을 얻었으며 이는 실린더 작업에도 직접적으로 적용됩니다. 처리할 보어가 하나뿐이므로 접근이 간단하고 부품 조달이 더 쉬우며 작업장에서 전체 작업에 소요되는 시간이 줄어듭니다.

단일 실린더 엔진의 밸브 서비스에는 단 하나의 실린더 헤드만 포함되는 반면, V-트윈은 전면과 후면의 두 헤드에 접근해야 하며, 병렬 4기통 엔진은 최소 4개의 밸브(종종 총 8개 또는 16개)를 통해 작업해야 합니다. 스스로 유지 관리하려는 라이더의 경우 싱글의 오토바이 실린더 교체가 가장 관리하기 쉬운 작업 버전입니다.

일반적인 단일 실린더 오토바이(250cc~450cc 오프로드 자전거, 125cc~300cc 범위의 통근용 싱글, 클래식 영국 및 일본 싱글)의 교체 부품은 애프터마켓 공급업체를 통해 널리 구입할 수 있습니다. 파워스포츠 엔진 구성 요소를 전문으로 하는 브랜드의 피스톤 및 링 키트는 일반적으로 다양한 보어 크기를 포괄하고 표준 및 특대 크기 옵션을 모두 제공하므로 새 피스톤을 재보어 또는 교체 실린더에 쉽게 맞출 수 있습니다.

오토바이 실린더 교체 중 피해야 할 일반적인 실수

숙련된 정비사라도 실린더 작업 중에 오류가 발생하여 조기 고장이나 엔진 손상이 발생할 수 있습니다. 다음은 예방해야 할 가장 중대한 실수입니다.

• 설치 전에 새 실린더를 측정하지 않았습니다. 새 실린더나 재제조된 실린더라도 엔진을 가동하기 전에 측정하여 사양을 충족하는지 확인해야 합니다. OEM 및 애프터마켓 부품이 항상 허용 오차 범위 내에 있는 것은 아닙니다.
• 서클립을 재사용합니다. 피스톤 핀 서클립은 일회용 부품입니다. 엔진 내부에서 느슨하게 사용된 서클립은 몇 초 내에 보어와 피스톤을 파괴합니다. 항상 새로운 것에 적합합니다.
• 링 간격이 잘못되었습니다. 장착하기 전에 보어에 있는 각 피스톤 링의 끝 간격을 확인하십시오. 간격이 너무 작으면 실린더가 가열되어 팽창할 때 링 끝이 서로 맞대어 링이 파손되거나 보어에 흠집이 생길 수 있습니다. 너무 크면 압축률이 떨어집니다.
• 토크 순서 또는 값이 잘못되었습니다. 헤드 개스킷 전체에 클램핑 하중을 균등하게 분배하기 위해 헤드 볼트 토크 순서가 존재합니다. 순서를 건너뛰거나 과도한 토크를 가하면 헤드가 휘거나 개스킷이 고르지 않게 부서져 재조립 직후 헤드 개스킷이 파손될 수 있습니다.
• 크랭크케이스에 잔해물이 있습니다. 작업 중에 크랭크케이스를 덮지 않고 열어 두면 모래, 개스킷 재료 또는 하드웨어가 들어갈 수 있습니다. 오일 통로나 크랭크샤프트에 도달하는 잔해물은 하단에 치명적인 손상을 초래할 수 있습니다.
• 침입 기간을 건너뜁니다. 새 실린더를 설치하고 즉시 풀 스로틀로 주행하면 링이 올바르게 장착되지 않고 작동 후 처음 몇 시간 내에 새로운 구멍이 생길 수 있습니다.

실린더 교체 vs. 엔진 교체: 엔진 전체를 교체하는 것이 언제 더 합리적입니까?

때로는 중고 교체 엔진을 단순히 소싱하는 것이 실린더 교체 팁의 경제성을 선호하는 경우도 있습니다. 엔진 하단부(크랭크샤프트, 커넥팅 로드 베어링, 변속기)도 마모된 경우, 실린더 작업에 수백 달러를 지출하고 곧바로 하단부가 파손되도록 하는 것은 금전적인 의미가 없습니다.

일반적인 벤치마크로서, 실린더 교체 비용(부품 + 인건비)이 정상 작동이 확인된 중고 엔진 비용의 60~70%에 가깝거나 이를 초과하고 엔진의 나머지 부분을 최근에 검사하거나 정비한 적이 없는 경우 중고 엔진 교체를 고려해 볼 가치가 있습니다. 전체 엔진 교체의 매력은 내부의 모든 것이 함께 작동하고 일관된 상태를 유지하고 있다는 점을 알 수 있다는 점입니다. 반면, 목표 실린더 수리는 일단 엔진이 열리면 다른 문제가 드러날 수 있습니다.

즉, 중고 엔진에는 그 자체로 알려지지 않은 내용이 있습니다. 구매 전 도너 엔진에 대한 압축 테스트, 누출 테스트 및 오일 분석을 거치지 않으면 일련의 불확실성을 다른 것으로 교환하게 됩니다. 많은 라이더는 이력을 알 수 없는 중고 장치를 설치하는 것보다 진단된 문제가 있는 알려진 엔진을 수리하는 투명성을 선호합니다.

오토바이 실린더를 교체하는 데 비용이 얼마나 드나요?

비용은 실린더 유형, 오토바이 제조업체 및 모델, OEM 또는 애프터마켓 부품 사용 여부, 작업이 DIY 또는 상점에서 수행되는지 여부에 따라 크게 다릅니다. 아래 표에는 가장 일반적인 시나리오에 대한 현실적인 비용 범위가 나와 있습니다.

일반적인 중소형 단일 실린더 오토바이의 경우 새 배럴, 피스톤 키트, 개스킷 세트 및 새 서클립을 포함한 DIY 실린더 교체의 총 비용은 OEM 또는 고품질 애프터마켓 부품을 선택하는지 여부에 따라 일반적으로 부품 가격이 $200~$600입니다. 단일 실린더 엔진의 전체 작업을 위한 매장 인건비는 일반적으로 시간당 80~130달러 범위의 매장 요율로 3~6시간 동안 진행되며 인건비만 대략 240~780달러에 이릅니다.

OEM과 애프터마켓 오토바이 실린더 부품 중에서 선택

OEM 실린더는 원래 부품과 동일한 사양으로 제조되며 설계된 대로 정확히 맞고 작동합니다. 아직 보증 기간이 남아 있는 현재 생산되는 오토바이나 허용 오차가 엄격한 고성능 자전거의 경우 OEM이 더 안전한 선택입니다. 가장 큰 단점은 가격입니다. OEM 실린더는 애프터마켓 대체품보다 훨씬 비쌀 수 있으며, 구형 또는 단종 모델의 경우 OEM 부품을 더 이상 사용할 수 없습니다.

평판이 좋은 파워스포츠 부품 공급업체의 애프터마켓 실린더 및 피스톤 키트는 확고한 대안이며 광범위한 모터사이클을 포괄합니다. 많은 일반적인 단일 실린더 오프로드 및 통근 자전거의 경우 애프터마켓 피스톤 키트에는 OEM보다 훨씬 저렴한 가격으로 피스톤, 링, ​​손목 핀, 서클립, 때로는 실린더가 포함됩니다. 애프터마켓 브랜드마다 품질이 다르므로 구매를 결정하기 전에 공급업체가 특정 엔진에 대한 실적을 가지고 있는지 확인하는 것이 좋습니다.

한 가지 실용적인 참고 사항: 애프터마켓 실린더를 주문할 때 보어 직경, 스터드 구멍 패턴 및 포트 레이아웃을 원본과 비교하여 확인하십시오. 특히 여러 생산 변형이 존재할 수 있는 오래되거나 덜 일반적인 오토바이의 경우 더욱 그렇습니다. 애프터마켓을 주문할 때 OEM 부품 번호를 참조로 사용하면 거의 호환되지 않는 부품이 아닌 직접 교체품을 받을 수 있습니다.
